1. 数字地和模拟地应分开
在高要求电路中,数字地与模拟地必需分开。即使是对于A/D、D/A转换器同一芯片上两种“地”最好也要分开,仅在系统一点上把两种“地”连接起来。

2.浮地与接地
系统浮地,是将系统电路的各部分的地线浮置起来,不与大地相连。这种接法,有一定抗干扰能力。但系统与地的绝缘电阻不能小于50MΩ,一旦绝缘性能下降,就会带来干扰。通常采用系统浮地,机壳接地,可使抗干扰能力增强,安全可靠。

3.一点接地
在低频电路中,布线和元件之间不会产生太大影响。通常频率小于1MHz的电路,采用一点接地。
4.多点接地。
在高频电路中,寄生电容和电感的影响较大。通常频率大于10MHz的电路,采用多点接地.
点击在新窗口中浏览此图片

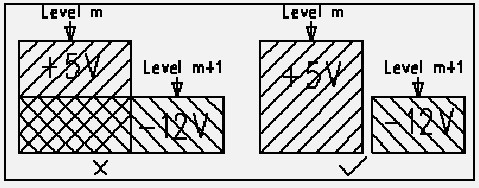

不同电源层在空间上要避免重叠。主要是为了减少不同电源之间的干扰,特别是一些电压相差很大的电源之间,电源平面的重叠问题一定要设法避免,难以避免时可考虑中间隔地层。
对于导通孔密集的区域,要注意避免孔在电源和地层的挖空区域相互连接,形成对平面层的分割,从而破坏平面层的完整性,并进而导致信号线在地层的回路面积增大。

孤立铜区控制规则 不指定

清明远布 , 2005/06/28 12:46 , PCB设计 » 布线原则 , 评论(0) , 阅读(93) , Via 本站原创
点击在新窗口中浏览此图片

孤立铜区的出现,将带来一些不可预知的问题,因此将孤立铜区与别的信号相接,有助于改善信号质量,点击在新窗口中浏览此图片
通常是将孤立铜区接地或删除。在实际的制作中,PCB厂家将一些板的空置部分增加了一些铜箔,这主要是为了方便印制板加工,同时对防止印制板翘曲也有一定的作用。
点击在新窗口中浏览此图片

A. 主要是为了防止不同工作频率的模块之间的互相干扰,同时尽量缩短高频部分的布线长度。通常将高频的部分布设在接口部分以减少布线长度,当然,这样的布局仍然要考虑到低频信号可能受到的干扰。同时还要考虑到高/低频部分地平面的分割问题,通常采用将二者的地分割,再在接口处单点相接。

B. 对混合电路,也有将模拟与数字电路分别布置在印制板的两面,分别使用不同的层布线,中间用地层隔离的方式。
