PCB设计中的3W和20H原则
清明远布
, 2005/06/25 12:06 ,
PCB设计
»
布线原则
,
评论(0)
,
阅读(97)
, Via 本站原创
引用地址:
注意:
该地址仅在今日23:59:59之前有效

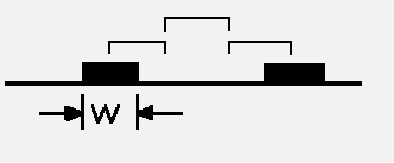

一、3W规则
为了减少线间串扰,应保证线间距足够大,当线中心间距不少于3倍线宽时,则可保持70%的电场不互相干扰,称为3W规则。如要达到98%的电场不互相干扰,可使用10W的间距。
二、20H规则
由于电源层与地层之间的电场是变化的,在板的边缘会向外辐射电磁干扰。称为边沿效应。
解决的办法是将电源层内缩,使得电场只在接地层的范围内传导。以一个H(电源和地之间的介质厚度)为单位,若内缩20H则可以将70%的电场限制在接地层边沿内;内缩100H则可以将98%的电场限制在内。
