信号沿传输线向前传播时，每时每刻都会感受到一个瞬态阻抗，这个阻抗可能是传输线本身的，也可能是中途或末端其他元件的。对于信号来说，它不会区分到底是什么，信号所感受到的只有阻抗。如果信号感受到的阻抗是恒定的，那么他就会正常向前传播，只要感受到的阻抗发生变化，不论是什么引起的（可能是中途遇到的电阻，电容，电感，过孔，PCB转角，接插件），信号都会发生反射。
那么有多少被反射回传输线的起点？衡量信号反射量的重要指标是反射系数，表示反射电压和原传输信号电压的比值。反射系数定义为：
。其中： 为变化前的阻抗， 为变化后的阻抗。假设PCB线条的特性阻抗为50欧姆，传输过程中遇到一个100欧姆的贴片电阻，暂时不考虑寄生电容电感的影响，把电阻看成理想的纯电阻，那么反射系数为：
，信号有1/3被反射回源端。如果传输信号的电压是3.3V电压，反射电压就是1.1V。
纯电阻性负载的反射是研究反射现象的基础，阻性负载的变化无非是以下四种情况：阻抗增加有限值、减小有限值、开路（阻抗变为无穷大）、短路（阻抗突然变为0）。
阻抗增加有限值：
反射电压上面的例子已经计算过了。这时，信号反射点处就会有两个电压成分，一部分是从源端传来的3.3V电压，另一部分是在反射电压1.1V，那么反射点处的电压为二者之和，即4.4V。
阻抗减小有限值：
仍按上面的例子，PCB线条的特性阻抗为50欧姆，如果遇到的电阻是30欧姆，则反射系数为 ，反射系数为负值，说明反射电压为负电压，值为
。此时反射点电压为3.3V+（-0.825V）=2.475V。
开路：
开路相当于阻抗无穷大，反射系数按公式计算为1。即反射电压3.3V。反射点处电压为6.6V。可见，在这种极端情况下，反射点处电压翻倍了。
短路：
短路时阻抗为0，电压一定为0。按公式计算反射系数为-1，说明反射电压为-3.3V，因此反射点电压为0。
计算非常简单，重要的是必须知道，由于反射现象的存在，信号传播路径中阻抗发生变化的点，其电压不再是原来传输的电压。这种反射电压会改变信号的波形，从而可能会引起信号完整性问题。这种感性的认识对研究信号完整性及设计电路板非常重要，必须在头脑中建立起这个概念。
本文来源：于博士信号完整性研究网，欢迎转载，转载请注明出处。
那么有多少被反射回传输线的起点？衡量信号反射量的重要指标是反射系数，表示反射电压和原传输信号电压的比值。反射系数定义为：
。其中： 为变化前的阻抗， 为变化后的阻抗。假设PCB线条的特性阻抗为50欧姆，传输过程中遇到一个100欧姆的贴片电阻，暂时不考虑寄生电容电感的影响，把电阻看成理想的纯电阻，那么反射系数为： ，信号有1/3被反射回源端。如果传输信号的电压是3.3V电压，反射电压就是1.1V。纯电阻性负载的反射是研究反射现象的基础，阻性负载的变化无非是以下四种情况：阻抗增加有限值、减小有限值、开路（阻抗变为无穷大）、短路（阻抗突然变为0）。
阻抗增加有限值：
反射电压上面的例子已经计算过了。这时，信号反射点处就会有两个电压成分，一部分是从源端传来的3.3V电压，另一部分是在反射电压1.1V，那么反射点处的电压为二者之和，即4.4V。
阻抗减小有限值：
仍按上面的例子，PCB线条的特性阻抗为50欧姆，如果遇到的电阻是30欧姆，则反射系数为 ，反射系数为负值，说明反射电压为负电压，值为
。此时反射点电压为3.3V+（-0.825V）=2.475V。开路：
开路相当于阻抗无穷大，反射系数按公式计算为1。即反射电压3.3V。反射点处电压为6.6V。可见，在这种极端情况下，反射点处电压翻倍了。
短路：
短路时阻抗为0，电压一定为0。按公式计算反射系数为-1，说明反射电压为-3.3V，因此反射点电压为0。
计算非常简单，重要的是必须知道，由于反射现象的存在，信号传播路径中阻抗发生变化的点，其电压不再是原来传输的电压。这种反射电压会改变信号的波形，从而可能会引起信号完整性问题。这种感性的认识对研究信号完整性及设计电路板非常重要，必须在头脑中建立起这个概念。
本文来源：于博士信号完整性研究网，欢迎转载，转载请注明出处。
这和信号的传播速度有关，在FR4板材上铜线条中信号速度为6in/ns。简单的说，只要信号在走线上的往返时间大于信号的上升时间，PCB上的走线就应当做传输线来处理。

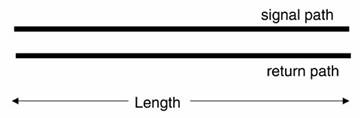

我们看信号在一段长走线上传播时会发生什么情况。假设有一段60英寸长的PCB走线，如图1所示，返回路径是PCB板内层靠近信号线的地平面，信号线和地平面间在远端开路。
图1
信号在这条走线上向前传播，传输到走线尽头需要10ns，返回到源端又需要10ns，则总的往返时间是20ns。如果把上面的信号往返路径看成普通的电流回路的话，返回路径上应该没有电流，因为在远端是开路的。但实际情况却不是这样，返回路径在信号上后最初的一段时间有电流。
在这段走线上加一个上升时间为1ns的信号，在最初的1ns时间，信号还线条上只走了6英寸，不知道远端是开路还是短路，那么信号感觉到的阻抗有多大，怎么确定？如果把信号往返路径看成普通的电流回路的话就会产生矛盾，所以，必须按传输线处理。
实际上，在信号线条和返回地平面间存在寄生电容，如图2所示。当信号向前传播过程中，A点处电压不断不变化，对于寄生电容来说，变化的电压意味着产生电流，方向如图中虚线所示。因此信号感受到的阻抗就是电容呈现出来的阻抗，寄生电容构成了电流回流的路径。信号在向前传播所经过的每一点都会感受到一个阻抗，这个阻抗是变化的电压施加到寄生电容上产生的，通常叫做传输线的瞬态阻抗。
图2
当信号到达远端，远端的电压升至信号的最终电压后，电压不再变化。虽然寄生电容还是存在，但是没有电压的变化，电容相当于开路，这对应的就是直流情况。
因此，这个信号路径短期的表现和长期的表现不一样，在起始一小段时间内，表现就是传输线。即使传输线远端开路，在信号跳变期间，传输线前段的性能也会像一个阻值有限的电阻。
我们看信号在一段长走线上传播时会发生什么情况。假设有一段60英寸长的PCB走线，如图1所示，返回路径是PCB板内层靠近信号线的地平面，信号线和地平面间在远端开路。
图1
信号在这条走线上向前传播，传输到走线尽头需要10ns，返回到源端又需要10ns，则总的往返时间是20ns。如果把上面的信号往返路径看成普通的电流回路的话，返回路径上应该没有电流，因为在远端是开路的。但实际情况却不是这样，返回路径在信号上后最初的一段时间有电流。
在这段走线上加一个上升时间为1ns的信号，在最初的1ns时间，信号还线条上只走了6英寸，不知道远端是开路还是短路，那么信号感觉到的阻抗有多大，怎么确定？如果把信号往返路径看成普通的电流回路的话就会产生矛盾，所以，必须按传输线处理。
实际上，在信号线条和返回地平面间存在寄生电容，如图2所示。当信号向前传播过程中，A点处电压不断不变化，对于寄生电容来说，变化的电压意味着产生电流，方向如图中虚线所示。因此信号感受到的阻抗就是电容呈现出来的阻抗，寄生电容构成了电流回流的路径。信号在向前传播所经过的每一点都会感受到一个阻抗，这个阻抗是变化的电压施加到寄生电容上产生的，通常叫做传输线的瞬态阻抗。
图2
当信号到达远端，远端的电压升至信号的最终电压后，电压不再变化。虽然寄生电容还是存在，但是没有电压的变化，电容相当于开路，这对应的就是直流情况。
因此，这个信号路径短期的表现和长期的表现不一样，在起始一小段时间内，表现就是传输线。即使传输线远端开路，在信号跳变期间，传输线前段的性能也会像一个阻值有限的电阻。
当信号在传输线上传播时，信号感受到的瞬态阻抗与单位长度电容和材料的介电常数有关，可表示为：
。如果PCB上线条的厚度和宽度不变，并且走线和返回平面间距离不变，那么信号感受到的瞬态阻抗就不变，传输线是均匀的。对于均匀传输线，恒定的瞬态阻抗说明了传输线的特性，称为特性阻抗。
如果PCB上线条的厚度增大或者宽度增加，单位长度电容增加，特性阻抗就变小。同样，走线和返回平面间距离减小，电容增大，特性阻抗也减小。
一个很重要的特性阻抗就是自由空间的特性阻抗，也叫自由空间的波阻抗，在EMC中非常重要。自由空间特性阻抗为
。
对于常见的FR4板材的PCB板上， 特性阻抗的典型结构如图所示。对于微带线，线宽W是介质厚度h的2倍。对于带状线，线条两侧介质总厚度b是线宽W的两倍。
图1
FR4板材的PCB板上， 特性阻抗传输线另一个特性是：
单位长度电容=3.3pF/in
单位长度电容=8.3nH/in
图2
了解这些特殊的特性阻抗，对于设计电路板有一定的参考意义，能让我们在制作电路前有个直觉的认识。
精确地特性阻抗计算需要用场求解器。推荐用Polar Instruments的SI9000软件，大名鼎鼎，绝对精品。本站提供下载，下载地址为：http://www.sig007.com/rjxz/115.html
。如果PCB上线条的厚度和宽度不变，并且走线和返回平面间距离不变，那么信号感受到的瞬态阻抗就不变，传输线是均匀的。对于均匀传输线，恒定的瞬态阻抗说明了传输线的特性，称为特性阻抗。如果PCB上线条的厚度增大或者宽度增加，单位长度电容增加，特性阻抗就变小。同样，走线和返回平面间距离减小，电容增大，特性阻抗也减小。
一个很重要的特性阻抗就是自由空间的特性阻抗，也叫自由空间的波阻抗，在EMC中非常重要。自由空间特性阻抗为
。对于常见的FR4板材的PCB板上， 特性阻抗的典型结构如图所示。对于微带线，线宽W是介质厚度h的2倍。对于带状线，线条两侧介质总厚度b是线宽W的两倍。
图1
FR4板材的PCB板上， 特性阻抗传输线另一个特性是：
单位长度电容=3.3pF/in
单位长度电容=8.3nH/in
图2
了解这些特殊的特性阻抗，对于设计电路板有一定的参考意义，能让我们在制作电路前有个直觉的认识。
精确地特性阻抗计算需要用场求解器。推荐用Polar Instruments的SI9000软件，大名鼎鼎，绝对精品。本站提供下载，下载地址为：http://www.sig007.com/rjxz/115.html
很多人对于PCB上线条的临界长度这个概念非常模糊，甚至很多人根本不知道这个概念，如果你设计高速电路板却不知道这个概念，那可以肯定，最终做出的电路板很可能无法稳定工作，而你却一头雾水，无从下手调试。
临界长度在业界说法很混乱，有人说3英寸，有人说1英寸，我还听说过很多其他的说法，多数是因为对这个概念理解有误造成的。很多人说，奥，走线太长会引起信号反射，走线很短的话不会产生反射。这种说法是非常错误的，把好几个概念像搅浆糊一样混在一起。那么临界长度到底是什么，是多少，为什么要关注临界长度？
理解临界长度的最好方法就是从时间角度来分析。信号在pcb走线上传输需要一定的时间，普通FR4板材上传输时间约为每纳秒6英寸，当然表层走线和内层走线速度稍有差别。当走线上存在阻抗突变就会发生信号反射，这和走线长度无关。但是，如果走线很短，在源端信号还没上升到高电平时，反射信号就已经回到源端，那么发射信号就被淹没在上升沿中，信号波形没有太大的改变。走线如果很长，发射端信号已经到达高电平，反射信号才到达源端，那么反射信号就会叠加在高电平位置，从而造成干扰。那么走线长度就有一个临界值，大于这个值，返回信号叠加在高电平处，小于这个值反射信号被上升沿淹没。这个临界值就是临界长度，注意，这种定义非常不准确，因为只考虑了一次反射情况，这里只是为了理解概念需要，暂时这样说。
那么准确的定义是什么？实际中反射都是发生多次的，虽然第一次信号反射回到源端的时间小于信号上升沿时间，但是后面的多次反射还会叠加在高电平位置，对信号波形造成干扰。那么，临界长度的合理定义应该是：能把反射信号的干扰控制在可容忍的范围内的走线长度。这一长度上的信号往返时间要比信号上升时间小很多。试验中发现的经验数据为，当信号在pcb走线上的时延高于信号上升沿的20%时，信号会产生明显的振铃。对于上升时间为1ns的方波信号来说，pcb走线长度为0.2*6=1.2inch以上时，信号就会有严重的振铃。所以临界长度就是1.2inch，大约3cm。
你可能注意到了，又是信号上升时间！再一次强调，信号上升时间在高速设计中占有重要地位。
临界长度在业界说法很混乱，有人说3英寸，有人说1英寸，我还听说过很多其他的说法，多数是因为对这个概念理解有误造成的。很多人说，奥，走线太长会引起信号反射，走线很短的话不会产生反射。这种说法是非常错误的，把好几个概念像搅浆糊一样混在一起。那么临界长度到底是什么，是多少，为什么要关注临界长度？
理解临界长度的最好方法就是从时间角度来分析。信号在pcb走线上传输需要一定的时间，普通FR4板材上传输时间约为每纳秒6英寸，当然表层走线和内层走线速度稍有差别。当走线上存在阻抗突变就会发生信号反射，这和走线长度无关。但是，如果走线很短，在源端信号还没上升到高电平时，反射信号就已经回到源端，那么发射信号就被淹没在上升沿中，信号波形没有太大的改变。走线如果很长，发射端信号已经到达高电平，反射信号才到达源端，那么反射信号就会叠加在高电平位置，从而造成干扰。那么走线长度就有一个临界值，大于这个值，返回信号叠加在高电平处，小于这个值反射信号被上升沿淹没。这个临界值就是临界长度，注意，这种定义非常不准确，因为只考虑了一次反射情况，这里只是为了理解概念需要，暂时这样说。
那么准确的定义是什么？实际中反射都是发生多次的，虽然第一次信号反射回到源端的时间小于信号上升沿时间，但是后面的多次反射还会叠加在高电平位置，对信号波形造成干扰。那么，临界长度的合理定义应该是：能把反射信号的干扰控制在可容忍的范围内的走线长度。这一长度上的信号往返时间要比信号上升时间小很多。试验中发现的经验数据为，当信号在pcb走线上的时延高于信号上升沿的20%时，信号会产生明显的振铃。对于上升时间为1ns的方波信号来说，pcb走线长度为0.2*6=1.2inch以上时，信号就会有严重的振铃。所以临界长度就是1.2inch，大约3cm。
你可能注意到了，又是信号上升时间！再一次强调，信号上升时间在高速设计中占有重要地位。
前面讲过，对于数字信号的方波而言，含有丰富的高频谐波分量，边沿越陡峭，高频成分越多。而pcb上的走线对于高频信号而言相当于传输线，信号在传输线中传播时，如果遇到特性阻抗不连续，就会发生反射。反射可能发生在传输线的末端，拐角，过孔，元件引脚，线宽变化，T型引线等处。总之，无论什么原因引起了传输线的阻抗发生突变，就会有部分信号沿传输线反射回源端。
反射形成机理很复杂，这包含了很多电磁领域的复杂的知识，本文不准备深入讨论，如果你真的很想知道，可以给我留言，我专门讲解。
工程中重要的是反射量的大小。表征这一现象的最好的量化方法就是使用反射系数。反射系数是指反射信号与入射信号幅值之比，其大小为：(Z2-Z1)/ (Z2+Z1)。Z1是第一个区域的特性阻抗，Z2是第二个区域的特性阻抗。当信号从第一个区域传输到第二个区域时，交界处发生阻抗突变，因而形成反射。举个例子看看反射能有多大，假设Z1=50欧姆，Z2=75欧姆，根据公式得到反射系数为：（75-50）/（75+50）=20%。如果入射信号幅度是3.3v，反射电压达到了3.3*20%=0.66v。对于数字信号而言，这是一个很大的值。你必须非常注意他的影响。
实际电路板上的反射可能非常复杂，反射回来的信号还会再次反射回去，方向与发射信号相同，到达阻抗突变处又再次反射回源端，从而形成多次反射，一般的资料上都用反弹图来表示。多次的反弹是导致信号振铃的根本原因，相当于在信号上叠加了一个噪声。为了电路板能正确工作，你必须想办法控制这个噪声的大小，噪声预算是设计高性能电路板的一个非常重要的步骤。
反射形成机理很复杂，这包含了很多电磁领域的复杂的知识，本文不准备深入讨论，如果你真的很想知道，可以给我留言，我专门讲解。
工程中重要的是反射量的大小。表征这一现象的最好的量化方法就是使用反射系数。反射系数是指反射信号与入射信号幅值之比，其大小为：(Z2-Z1)/ (Z2+Z1)。Z1是第一个区域的特性阻抗，Z2是第二个区域的特性阻抗。当信号从第一个区域传输到第二个区域时，交界处发生阻抗突变，因而形成反射。举个例子看看反射能有多大，假设Z1=50欧姆，Z2=75欧姆，根据公式得到反射系数为：（75-50）/（75+50）=20%。如果入射信号幅度是3.3v，反射电压达到了3.3*20%=0.66v。对于数字信号而言，这是一个很大的值。你必须非常注意他的影响。
实际电路板上的反射可能非常复杂，反射回来的信号还会再次反射回去，方向与发射信号相同，到达阻抗突变处又再次反射回源端，从而形成多次反射，一般的资料上都用反弹图来表示。多次的反弹是导致信号振铃的根本原因，相当于在信号上叠加了一个噪声。为了电路板能正确工作，你必须想办法控制这个噪声的大小，噪声预算是设计高性能电路板的一个非常重要的步骤。
